详细说明

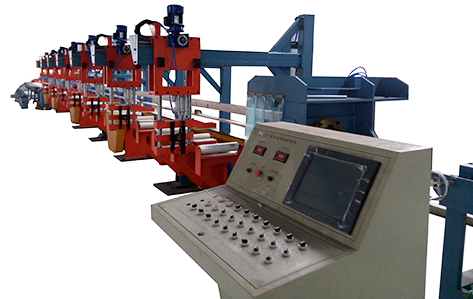

液压自动拉拔机

  • 商品说明


一、描述

适用于挤压机挤出铜铝型材的拉拔成型及定尺锯切。拉拔后的铜铝型材横截面尺寸稳定、尺寸精度高,提高了产品的硬度、抗拉强度及导电率,增加了材料的利用率,改善了型材的表面质量。


与传统的链条拉车相比,液压自动拉拔机具有如下优点:

① 拉拔过程平稳无抖动,横截面尺寸稳定。

② PLC控制,自动化程度高,设备实现自动拉拔和移料,降低劳动强度。

③ 拉拔模座采用球形结构,可根据拉拔后型材的侧弯情况调整角度。

④ 拉拔后的型材在线定尺切断,节省了周转再加工的时间,提高生产效率。

⑤ 能耗低、噪音小、环境整洁。

⑥ 拉拔过程中型材由毛毡衬垫,不易变形、擦伤及沾染油污。


三、生产流程

铜排放卷→矫平送料→穿模→钳口夹紧铜排→拉拔→切断铜排→移料→辊道输送→定尺锯切→卸料码放


技术参数Technical parameters

型号Model

YLB()-50-12

拉拔力Drawing   force

50t

最大拉拔长度Max   drawing length

12m

铜排规格

Specification of copper bar

Width

≤200mm

Thickness

≤20mm

拉拔速度Drawing   speed

315m/min

回程速度Return   speed

45m/min

主电机Main   motor

75kw



型号Model

YLB()-15-6

YLB()-30-6

拉拔力Drawing   force

15t

30t

最大拉拔长度Max   drawing length

6m

6m

铜排规格

Specification of copper bar

Width

≤80mm

≤120mm

Thickness

≤10mm

≤15mm

拉拔速度Drawing   speed

320m/min

310m/min

回程速度Return   speed

45m/min

45m/min

主电机Main   motor

55kw

55kw



型号Model

YLB()-80-12

YLB()-100-12

YLB()-120-12

拉拔力Drawing   force

80t

100t

120t

最大拉拔长度Max   drawing length

12m

12m

12m

铜排规格

Specification of copper bar

Width

≤260mm

≤320mm

≤320mm

Thickness

≤30mm

≤30mm

≤30mm

拉拔速度Drawing   speed

310m/min

39m/min

39m/min

回程速度Return   speed

40m/min

40m/min

40m/min

主电机Main   motor

75kw×2

75kw×2

75kw×2

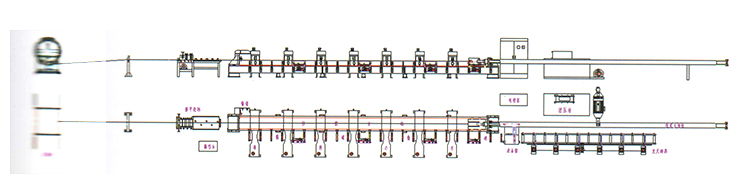

布置
